一、產品概述：

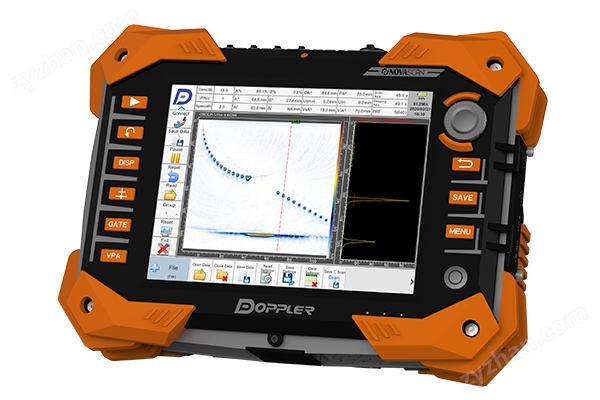

Novascan 是一款功能齊全的相控陣檢測工具，除具備相控陣功能、獨立兩通道TOFD檢測功能外，國內外在便攜機上實現了3D全聚焦技術，成像清晰細膩；同時支持百萬焦點2D全聚焦成像（TFM）及全矩陣數據采集（FMC）,更清晰地顯示微小缺陷。
二、產品特點：
雙重角色
Novascan設備提供FPGA直接方式，兼具板卡功能，可向用戶輸送底層數據，更加方便研究院、高校等用戶進行自定義二次開發。
強大的3D視圖功能
支持3D視圖，缺陷在3D工件內直觀展示，缺陷位置，大小直觀明確，性質判定更加方便快捷。
強大的掃查工藝模擬功能
具備全新的掃查計劃流程，可實現3D聚焦法則模擬、多組同時模擬等功能，且大大簡化了用戶設置界面，能夠在最短的時間內完成工藝仿真和校準等必要步驟。
更全面的應用領域
設備配備了二維編碼接口，能夠?qū)崿F(xiàn)高速二維掃查；支持面陣、雙面陣掃查，可用于奧氏體不銹鋼試件檢測。支持多組同時檢測，更適合進行復雜的檢測場景。
三、技術指標：
| 參數分類 | 性能指標 | 相控陣通道 | 常規通道 |
| 配置 | 接收/發射 | 32/128 | 2/2 |
| 范圍 | 9900μs | 9900μs | |
| 聲速 | 340~15240m/s | 340~15240m/s | |
| 脈沖發生器 | 檢測模式 | PE/PC | PE/PC/TT/TOFD |
| 脈沖電壓 | 50V/100V | 100V/200V/400V | |
| 脈沖方式 | 負方波 | 負方波 | |
| 脈沖寬度 | 30~1000ns/2.5ns | 30~1000ns/2.5ns | |
| 脈沖上升時間 | <8ns | <8ns | |
| 脈沖上升頻率 | 20KHz | 20KHz | |
| 延遲 | 0-20μs/2.5ns | 0-20μs/2.5ns | |
| 接收器 | 增益范圍 | 0~120dB | 0~120dB |
| 帶寬 | 0.5~20MHz | 0.5~20MHz | |
| 接收延遲 | 50μs/0.1μs | 50μs/0.1μs | |
| 數據采集 | 采樣率 | 100MHz | 100MHz |
| ADC分辨率 | 12bit | 12bit | |
| A掃長度 | 8192 | 8192 | |
| 焦點數量 | 512（可定制1024） | NA | |
| 聚焦類型 | 真實深度，半聲程，投影，任意面 | NA | |
| 檢波 | FW/HW+/HW-/RF | FW/HW+/HW-/RF | |
| 掃描與顯示 | 掃描類型 | 線性/扇形掃查 | NA |
| 顯示模式 | A/B/C/S/3D/TopC | A/B(TOFD) | |
| 測量單位 | mm | mm | |
| TCG | 點數 | 16 | 16 |
| 增益量 | 40dB | 40dB | |
| 增益斜率 | 40dB/μs | 40dB/μs | |
| 檢測報告 |
| WORD格式 | |
| 數據存儲 | 可插拔存儲器 | U盤/SSD卡（64G） | |
| 單個文件大小 | 4G | ||
| 顯示器 | 尺寸 | 10.4 inch | |
| 分辨率 | 1024*768pixel | ||
| 可視區域 | 211mm*158mm | ||
| 類型 | IPS電容式觸摸屏 | ||
| I/O接口 | USB3.0 | 2個 | |
| 以太網 | 2個，上接 x86,1000Mb/s;下接 FPGA,1000Mb/s | ||
| WIF | 支持USB外置WIFI傳輸定制 | ||
| 視頻輸出 | HDMI 1.4b | ||
| 編碼器 | LEMO 16-pin | ||
| 語言 |
| 中文/英文 | |
| 電池和電源 | 直流供電電壓 | 15V DC 100W | |
| 電池類型 | 鋰電池11.25V/99.6Wh | ||
| 連續工作時間 | 約4小時 | ||
| 外殼 | 尺寸 | 360mm×260mm×130mm | |
| 重量 | 6Kg(不含電池) | ||
| IP等級 |
| IP65 | |
