UHC系列側裝式磁翻柱液位計，是按原化學工業部頒布的磁性液位計標準HG/T21584-95研制生產的產品?？捎糜诟鞣N塔、罐槽、球形容器和熔爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補了玻璃板（管）液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液壓計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其性。因此，比它傳統的玻璃管，板式液位計具有更高的可靠性、安全性、**性、實用性。
    側裝式磁翻柱液位計的顯著特點是液體介質與指示器隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變速器或干簧—電阻式液位變速器，可將液位。界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻柱液位計可**適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行各業生產過程中的液位測量與控制。

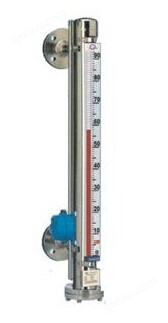

側裝式磁翻柱液位計（可防腐、遠傳、報警）

側裝式磁翻柱液位計結構原理
    液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到現場指示器驅動紅、白翻柱翻轉180度，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
側裝式磁翻柱液位計特點
?  適合容器內液體介質的液位，界位的測量。除現場指示，還可配遠傳變速器、報警開關、控制開關，檢測功能齊全。
?  指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。
?  測量范圍大，不受貯槽高度限制。
?  指示機構與被測介質隔離，因而密封性好，可靠性高，使用安全。
?  結構簡單，安全方便，維護費用低。
?  耐腐蝕、無需電源、防爆。
側裝式磁翻柱液位計主要技術參數
?  測量范圍：300～15000mm
?  準確度：±10mm, ±16mm
?  翻柱直徑：10mm,16mm
?  工作壓力：≤2.5Mpa（ 2.5Mpa以上可另行設計）防腐型≤.6Mpa
?  介質密度：≥0.45g/cm3
?  介質密度差：≥0.15g/cm3（測量界位）
?  介質密度：- 20°+250°C（特殊要求可達450°）
?  介質粘度：≤0.4PaS,對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾套式液位計。
?  環境振動：頻率≤25Hz，振幅≤0.5mm
?  跟隨速度：≤0.08m/s

安裝、使用和維護
● 液位計安裝必須垂直，以保證磁性浮子在主導管內上下運動自如。
● 液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料。
● 液位計筒體周圍不容許有磁體靠近，否則會直接影響液位計正常工作。
● 液位計出廠時一般不保溫，但可根據用戶需求代為保溫，如用戶自行采用拌熱管路時，必須選用非導磁材料。
● 為防止運輸中磁性浮子在主導管內高速滑動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在下引液管處，用戶在安裝使用前應先抽去卡絲方能安裝。
● 液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，使零位以上顯示白色。
● 液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地進入主導管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。
● 打開底法蘭悶板，裝入磁性浮子時，應注意重端帶磁性一端向上，不能倒裝。
● 液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
● 根據介質情況，可定期清洗主導管，清除管內沉積物雜質。
安裝示意圖
