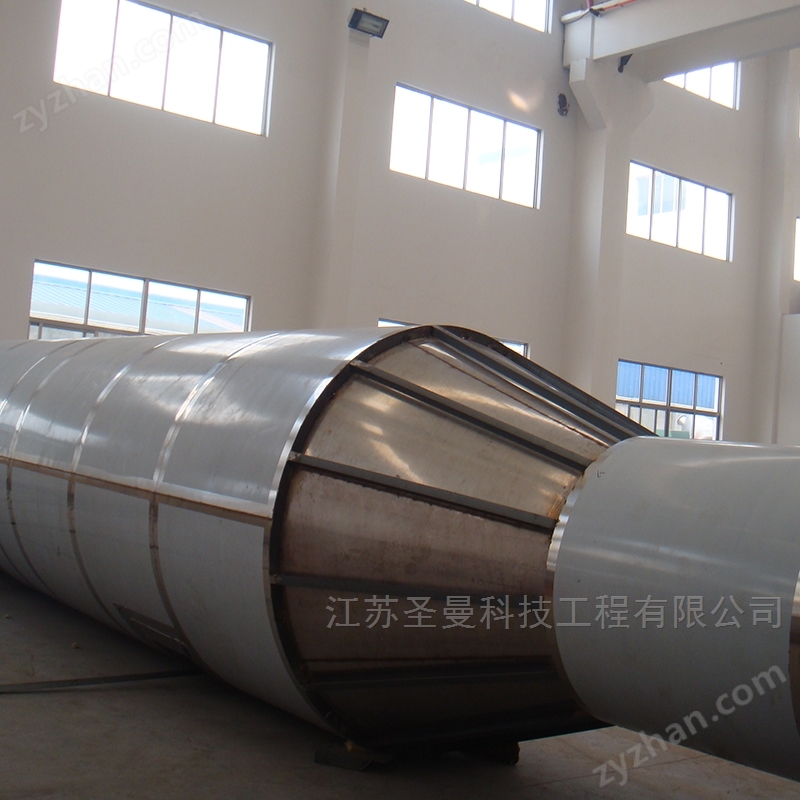

半封閉循環式噴霧干燥器LPG-500

噴霧干燥是液體工藝成形和干燥工業中廣泛應用的工藝。適用于從溶液、乳液、懸浮液和可泵性糊狀液體原料中生成粉狀、顆粒狀固體產品。現有的噴霧干燥通過利用高壓泵，將物料通過霧化器聚化成霧狀微粒與熱空氣直接接觸，進行熱交換，短時間完成干燥。
半封閉循環式噴霧干燥器，其特征在于：噴霧干燥器上部設有加料口，噴霧干燥器下部設有錐段，錐段底部與循環風管相連接，錐段的側壁經管道與旋風除塵器相連接，旋風除塵器的 出口經管道與循環風機的進口相連接，旋風除塵器的下料口與循環風管相連接，循環風管與旋風分離器相連接，循環風機的出口經管道與冷凝器相連接，冷凝器的出口經支管與燃燒系統相連接，支管還與循環風管相連接。
燃燒系統還分別與空氣管和燃料管相連接。
冷凝器的側壁上連接有冷卻器。
1、噴霧干燥器，2、加料口，3、循環風管，4、錐段，5、旋風除塵器，6、旋風分離器，7、循環風機，8、冷凝器，9、冷卻器，10、燃燒系統，11、支管，12、燃料管，13、空氣管。
半封閉循環式噴霧干燥器結構圖如圖1所示，一種半封閉循環式噴霧干燥器，其特征在于：噴霧干燥器1上部設有加料口2，噴霧干燥器1下部設有錐段4，錐段4底部與循環風管3相連接，錐段4的側壁經管道與旋風除塵器5相連接，旋風除塵器5的 出口經管道與循環風機7的進口相連接，旋風除塵器5的下料口與循環風管3相連接，循環風管3與旋風分離器6相連接，循環風機7的出口經管道與冷凝器8相連接，冷凝器8的出口經支管11與燃燒系統10相連接，支管11還與循環風管3相連接。
