氣體透過率測試儀GTR-V3適基于壓差法測試原理，專業適用于塑料薄膜、復合膜、高阻隔材料、片材、金屬箔片在各種溫度下的氣體透過率、溶解度系數、擴散系數、滲透系數測定。系統配置的三個滲透腔可同時進行測試；試驗過程兼容GB、ISO、ASTM等多項國家及國際標準。

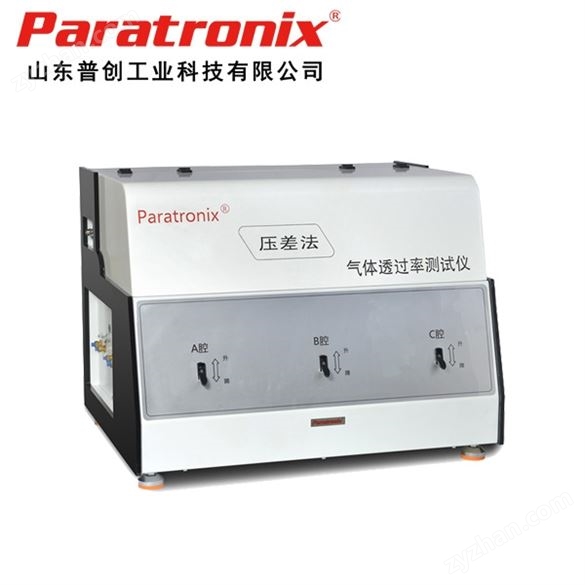

 氣體透過率測試儀

氣體透過率測試儀GTR-V3主要參數

型號：：GTR-V3

測量范圍（膜）：0.01～50000cc/㎡·24小時·0.1MPa

試樣數量：3

主傳感器數量：3

測試模式：3腔獨立

真空分辨率：0.1Pa

真空度：＜10Pa

溫控范圍：5℃～65℃

控溫精度：±0.1℃

試驗壓力：上腔試驗氣體腔：-0.1 MPa～+0.15 MPa（常規）

                  下腔透過氣體檢測腔：0~1333.33Pa

氣源壓力：0.4 MPa～0.6 MPa

試驗氣體：O?、N?、CO?或者其它氣體

載氣接口：Ф6

真空管徑：1/4"

校正方式：標準膜校正、真空傳感器外校

樣品厚度：≤3mm

試樣尺寸：Φ97mm

透過面積：38.48 cm2

主機尺寸：760 mm (L) × 575 mm (W) × 450 mm (H)

主機重量：88Kg

電源：AC100～240V   50/60Hz

技術優勢

●具備標準膜校正功能、傳感器外校功能；

●實時監控測試狀態，全程保存測試狀態，實現測試全部數據曲線可復現，便于事后評估測試進程；

●開放數據庫系統，便于數據分析

●可同時測定試樣的氣體透過率、溶解度系數、以及擴散系數

●三個測試腔獨立，可同時測試三種相同或不同的試樣

●寬范圍、高精度溫濕度控制，滿足各種試驗條件下的測試

●提供比例和模糊雙重試驗過程判斷模式

●測試量程可根據需要進行擴展，滿足大透過率測試的要求

●可進行任意溫度下的數據擬合，輕松獲得試驗結果

●支持有毒氣體及易燃易爆氣體的測試（需改制）

●系統采用計算機控制，整個試驗過程自動完成

●提供標準膜進行快速校準，保證檢測數據的準確性和通用性

●配備RS232通用數據接口，方便數據傳遞

測試原理

氣體滲透儀GTR-V3采用壓差法測試原理，將預先處理好的試樣放置在上下測試腔之間，夾緊。首先對低壓腔（下腔）進行真空處理，然后對整個系統抽真空；當達到規定的真空度后，關閉測試下腔，向高壓腔（上腔）充入一定壓力的試驗氣體，并保證在試樣兩側形成一個恒定的壓差（可調）；這樣氣體會在壓差梯度的作用下，由高壓側向低壓側滲透，通過對低壓側內壓強的監測處理，從而得出所測試樣的各項阻隔性參數。符合GB1038、ASTM D1434等標準。

符合標準

YBB 00082003、GB/T 1038、ASTM D1434、ISO 2556、ISO 15105-1、JIS K7126-A

應用范圍：

一、基礎應用

1.薄膜：各種塑料薄膜、塑料復合膜、紙塑復合膜、土工膜、共擠膜、鍍鋁膜、鋁箔、鋁箔復合膜、防水透氣膜等膜狀材料的氣體滲透性測試

2.片材：各種工程塑料、橡膠、建材等片狀材料的氣體滲透性測試，如PP片材、PVC片材、PVDC片材等

3.石油化工：適用于使用輸送管道材料氣體滲透性測試，如MDPE塑料CO?檢測

4.航空航天材料：適用于航空公航天材料的氣體滲透性測試，如飛艇、氣囊氦氣檢測

5.生物降解膜：適用于生物降解膜透氣性能測定，如淀粉生物降解

二、擴展應用

1.紙：適用于紙塑等復合材料的透氣性測量，如煙包裝鋁箔紙、利樂包裝片材、方便面、紙杯等

2.軟管、瓶、袋、片材:適用于各種化妝品的軟管、鋁塑管、軟瓶片材的氣體透過性測試

3.漆膜:適用于各類膜漆涂覆、印刷的氣體滲透性測試

4.真空包裝:適用于易電子產品等易受氣體氧化腐蝕，損耗的真空包裝制造片材，如消耗性傳感器等
